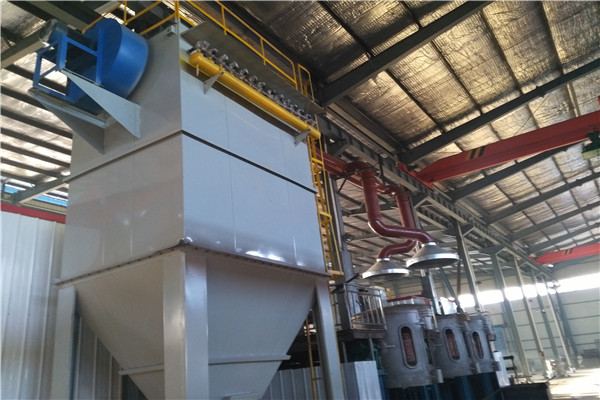

鑄造廠電爐布袋除塵器概況

　　一、概述

　　電爐在生產中會產生大量的煙塵，嚴重的污染了生產現場和廠區的自然環境，更重要的是直接危害了操作工人的身體健康，為了改善崗位條件和廠區的自然環境。

　　貴單位現有3套2噸電爐，考慮到操作工人的人身健康及響應國家號召，現準備為其電爐配備一套濕式除塵系統，電爐在生產工作時其主要塵點為電爐在冶煉及倒料時產生的煙塵，由于除塵器是除塵系統中的關鍵設備，它的工況效果，直接影響到整個系統的成敗，因此，對除塵器的設計、制造、安裝、調試和運行等每一個環節都需要精心安排。

　　



　　鑄造廠電爐布袋除塵器具有壓縮空氣清灰、外濾式除塵、清灰效果好、過濾區全封閉、維護檢修機外執行、操作方便等特點。

　　隨著國家環保法規的修訂提高，以及人們對環保與降低運行成本的意識進一步增強，qyMC型脈沖布袋除塵器將成為除塵的選設備。

　　二、系統設計

　　電爐布袋除塵器共有五大系統

　　1、 吸塵罩：不銹鋼材質旋轉型

　　2、 管道

　　3、 除塵設備：DMC型脈沖布袋除塵器

　　4、 風機、電機

　　三、鑄造廠電爐布袋除塵器系統設置

　　1)本體：它由上箱體、中箱體、灰斗組件、檢修門、支架等組成

　　對于本體，我們在設計上以不利的荷載組合進行強度設計;采用Q235A板材制作。

　　2)收塵、過濾系統：主要由除塵器布袋、除塵器骨架、花板組件、進風分配系統組成。

　　3)噴吹清灰、卸灰系統：主要由輸氣管路、電磁脈沖閥、噴吹管組件及手動插板閥等組成。

　　4)除塵布袋采用φ133X2500mm標準規格，材質采用氟美斯針刺氈。

　　5)電爐布袋除塵器采用外濾式，布袋除塵器的除塵布袋利用彈簧漲圈與花板聯接，形成了干凈空氣與含塵氣體的分離。

　　6)在清灰時由控制脈沖控制儀發出脈沖信號給電磁脈沖閥，過噴吹管噴出壓縮空氣，使除塵布袋徑向變形抖落灰塵。

　　7)電爐布袋除塵器頂部設檢修門，用于檢修和換袋(除塵器的維、檢修、換袋工作僅需在機外可執行，不必進入除塵器內部)。

　　8)電爐布袋除塵器配置進風分配系統及濾袋固定框，有效地使進入除塵器的含塵氣體均勻地分布到每個濾袋，濾袋固定框的使用，有效地防止了清灰過程中濾袋間的碰撞和磨擦，有利于濾袋使用壽命的延長。

　　9)電爐布袋除塵器控制系統采用手動與自動兩種控制。

　　四、鑄造廠電爐布袋除塵器除塵系統工作原理

　　電爐除塵系統為負壓使用。粉塵經各塵點吸塵罩過除塵管道，進入除塵設備，含塵氣體由導流管進入各單元灰斗，在灰斗導流系統的引導下大顆粒粉塵分離后直接落入灰斗，其余粉塵隨氣流進入中箱體過濾區，過濾后的清凈氣體透過除塵布袋，經上箱體排風管排出。隨著過濾的進行，當除塵布袋表面積達到一定量時，由清灰控制裝置按設定程序打開電磁脈沖閥噴吹，抖落除塵布袋上的粉塵，落入灰斗的粉塵經卸灰閥排出。
