木器廠除塵器環隙噴吹脈沖袋式除塵器可分為環隙低壓噴吹脈沖袋式除塵器(LHDM)和環隙高壓噴吹脈沖袋式除塵器(LHGM)。

　　鍋爐除塵器要注意主機設備的負荷變化，它會對布袋除塵器的性能產生影響。

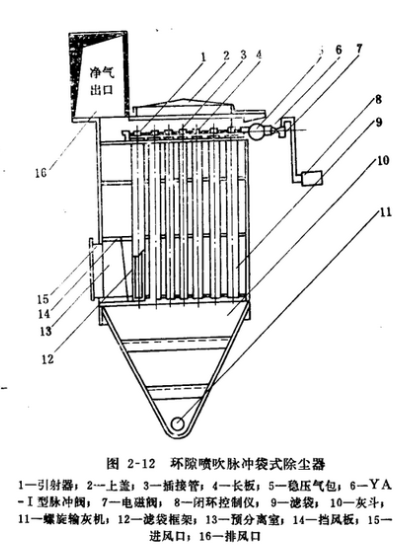

　　環隙噴吹脈沖袋式除塵器主要由過濾室、環隙噴吹清灰裝置，凈氣室、灰斗及排灰機構構成，見圖2-12。

　　含塵氣體由進風口進入預分離室，氣體經濾袋外壁流人內腔，過濾后的凈氣經引射器進入上箱體后，由凈氣出口排出、清灰時閉環電控儀根據除塵器預定阻力，按順序發出信號，開啟脈沖閥，壓氣由穩壓氣包瞬時經脈沖閥和插套管切向進入引射器的環形道，并以聲速由環形縫隙噴出，從而在引射器上部形成一真空圓錐，木器廠除塵器誘導由二次空氣，壓氣和被誘導的凈氣組成的沖擊氣流進入濾袋，產生瞬間的逆向氣流，使濾袋急劇膨脹，造成沖擊振動，將粘附于袋外及纖維問粉塵吹掃下來，落入灰斗，再經螺旋輸灰機排出。

　　除塵器骨架中的濾袋骨架上的所有的焊點都應該焊接牢固

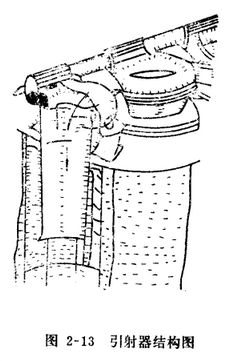

　　引射器由帶連接套管及環形道的上體和起噴射管作用的下體組成，上下體之間有一狹窄的環形縫隙，見圖2-13。

　　環隙噴吹脈沖袋式除塵器，木器廠除塵器采用了新式的雙膜片脈沖閥，其結構見圖2-14。

　　除塵布袋的結構主要是由上部箱體中部箱體和下部箱體也是灰斗，還有清灰系統和排灰機構等等的部分組成。

　　壓氣經節流孔分別流入室(1)、室(2)和室(4)，各室的氣壓因電磁閥(5)處于關閥狀態而保持相等，此時控制膜片右側及主膜片右側的受壓面積都大于左側，加上彈簧的作用，使放氣口(13)及輸出口(7)分別被關閉，濾袋得不到噴吹。
